| PATRIOT signifie « multiéléments Suivi Radar Intercept On Target à " . Son AN/MPQ-53 de missiles balistiques de travailler avec l'évolution constante des fréquences dans la / H - bande G et combine les fonctions suivantes tactique complexe de missiles anti- avions "Patriot" :
• surveillance de l'air ,
• l'identification de la cible ( IFF ) ,
• surveillance de la cible et la ligne de fusée , et
• Fonctions de guerre électronique .
Le réseau d'antennes est construit sur une semi-remorque (trailer) . L' antenne principale pour la surveillance de l'air et de la cible se compose d' un suivi en 5161 émetteurs individuels et bilded une antenne à réseau de phase et le diamètre de 2,44 m . Dans le champ de l'antenne des réseaux d'antennes séparés pour le guidage des missiles et sont ausgefürt l' identification de la cible . Celle-ci est assurée par le AN/TPX-46 de radar secondaire (V) 7 et utilisée comme antenne d'émission-réception , le réseau d'antennes linéaire sous l'antenne principale circulaire . Les autres petits groupes d'antennes sont utilisées pour la suppression des lobes latéraux et pour le guidage des missiles ( commande émetteur ) et la réception de la rétroaction de missile .

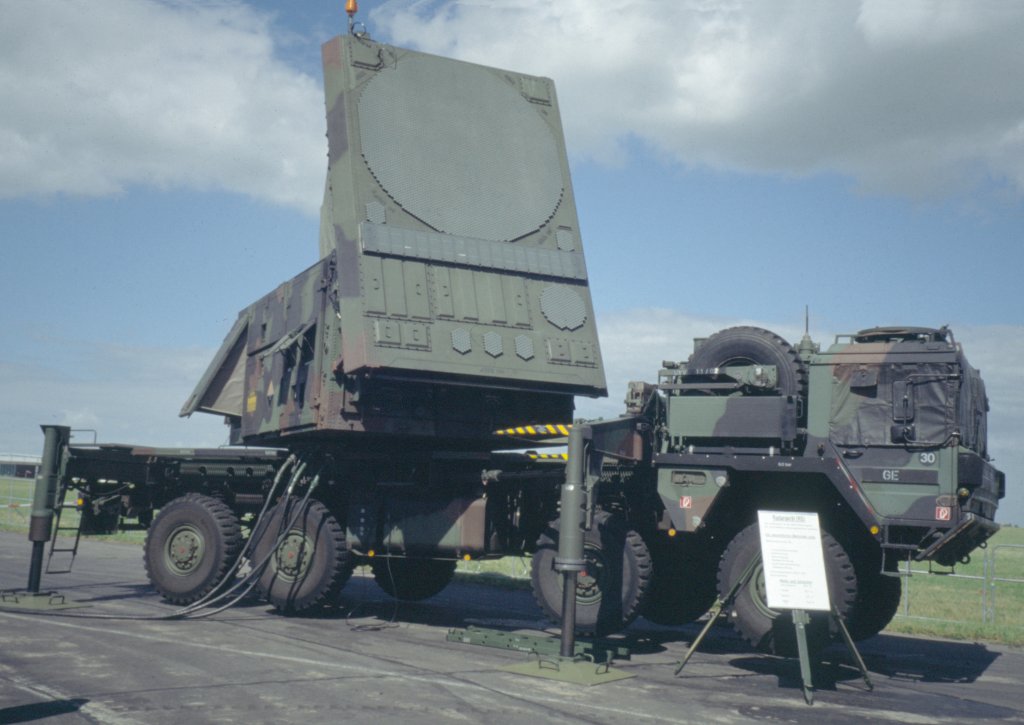

AN/MPQ-53 de missiles balistiques

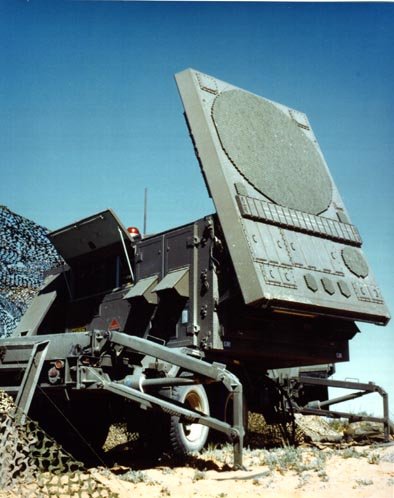

AN/MPQ-53
Dans la plage de distance de 3 à 170 km, le radar effectue la reconnaissance de l'espace aérien , d'escorte, de missiles et de bruit de ligne des mesures de protection de multiplexage temporel , qui est commandé par l'ordinateur du système d'arme à des intervalles de quelques millisecondes . Jusqu'à 32 paramètres de configuration différents avec des paramètres spéciaux pour le long terme , à courte portée , haute altitude ou dans des conditions de fortes objectifs fixés pour le guidage des missiles et à protéger contre les interférences avec par exemple être par différentes puissances d'impulsion , durée d'impulsion et modulation forme , plus ou moins l'heure de réception , conçu . Ces paramètres de configuration sont combinés dans une séquence de temps pour un maximum de 54 modes de fonctionnement sélectionnables différents , de sorte que l'exécution des tâches complète est obtenue . Ces paramètres de configuration ne sont pas liés à des conditions de temps , de sorte que , par des séquences aléatoires utilisant la transmission généré de façon aléatoire les fréquences d'un défaut du système est difficile . La fenêtre de recherche de l'antenne est de 90 ° et 120 ° Raketenleitsektor .
L'ordinateur du système d'armes peut effectuer jusqu'à 100 cibles simultanément et pour les neuf roquettes calculent simultanément les commandes .
| |
|
